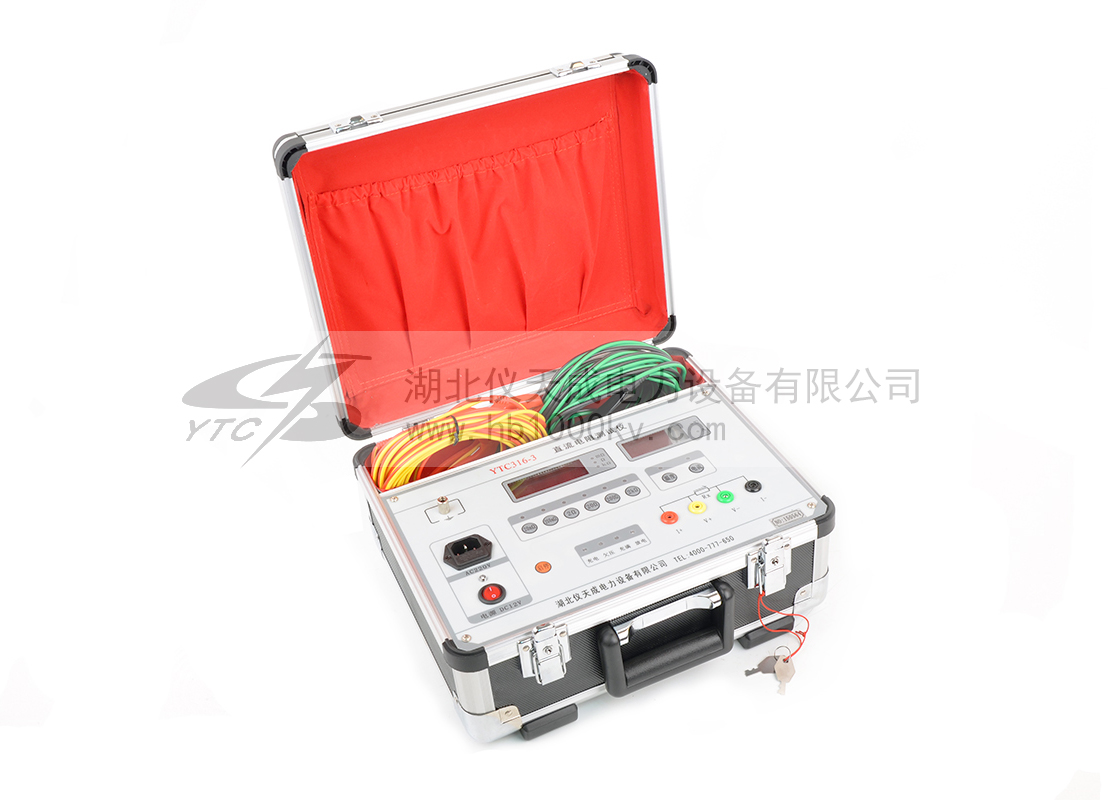

YTC316-10直流電阻測試儀

YTC316-10直流電阻測試儀采用新的電源技術，具有測量迅速、體積小巧、使用方便、測量精度高等特點。該直流電阻速測儀符合國家標準GB6587-86《電子測量儀器環境試驗總綱》及GB6593-86《電子儀器質量檢定規則》的要求。是測量變壓器繞組以及大功率電感設備直流電阻的專業設備。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

　　變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目?！兑?guī)程》規定在變壓器交接、大修、小修、變更分接頭位置、故障檢查及預試等，須要測量變壓器繞組的直流電阻，其目的是：
　　1.檢查繞組內部導線和引線的焊接質量；
　　2.檢查分接開關各個位置接觸是否良好；
　　3.檢查繞組或引出線有無折斷處；
　　4.檢查并聯支路的正確性，是否存在由幾條并聯導線繞成的繞組發生一處或幾處斷線的情況；
　　5.檢查層、匝間有無短路的現象。
　　YTC316-10直流電阻測試儀采用電源技術，具有測量迅速、體積小巧、使用方便、測量精度高等特點，是測量變壓器繞組以及大功率電感設備直流電阻的設備。
　　YTC316-10直流電阻速測儀符合國家標準GB6587-86《電子測量儀器環境試驗總綱》及GB6593-86《電子儀器質量檢定規則》的要求。

產品別稱：直流電阻速測儀、直流電阻測試儀、變壓器繞組直流電阻測試儀、變壓器直阻速測儀、變壓器直阻快速測試儀

產品特征：
1、測量速度快：本儀器輸出10A恒定電流，測量時能有效地補償大電感設備電流慣性，加速了鐵芯飽和，從而縮短了充電時間，提高了測量速度，比傳統儀器單、雙臂電橋快幾百倍。
2、準確度高：本電阻測試儀應用單片機先進的大功率高精度的程控恒壓、恒流技術，使得對感性負載充電電流保持在一個相對的穩定值，抗感能力穩定，抗干擾能力強，進而保證了測量準確度。
3、本儀器智能化程度高，結構緊湊、布局新穎合理。除了采用先進的四端子測量法外，而且采用雙路程控比較分析、自動調零校準，設有防拉弧以及數據分析等電路，自動輸出打印測量數據，菜單操作，人機對話，操作讀數非常方便。

技術參數 TECHNICAL PARAMETERS

項目	技術參數
使用條件	環境溫度：-15℃～50℃
使用條件	相對濕度：≤85%RH
工作電源	AC 220V±10%； 50Hz±5%
測量范圍	0.01A： 1μΩ~2kΩ
	1A：1μΩ~20Ω
	10A：1μΩ~2Ω
測量誤差	±0.2%
分辨率	0.1μΩ
顯示方式	大屏幕液晶菜單顯示
	液晶屏面積：80mm×40mm
	可打印顯示結果
功耗	300 VA
外形尺寸	330×280×180（mm³）
重量	5kg
