六相微機繼電保護測試儀是一款專門針對于繼電器進行保護檢測的儀器，其功能全面可以針對于繼電器多方面進行檢測試驗，今天小編主要給大家介紹一下其同期試驗相關認識。
該測試模塊具備多重功能，主要應用于準同期裝置的測試工作，同時，它還能夠在線路檢同期以及檢無壓的同期重合閘保護場景中發揮關鍵作用。
其一，它能夠精準測試同期所涉及的各項動作值，涵蓋電壓閉鎖值、頻率閉鎖值、導前角、導前時間、調壓脈寬以及調頻脈寬等，為設備的精準調試與運維提供關鍵數據支持。
其二，針對自動準同期裝置，它可順利開展自動調整試驗，有效驗證裝置的自動調節性能，確保其在實際工況下能夠穩定、高效運行。
其三，不僅能夠?qū)ψ詣訙释谘b置進行全方位測試，還可用于同期類各種繼電器，諸如同步繼電器等的測試工作，極大地拓展了測試的適用范圍，滿足多樣化的測試需求。
其四，線路檢同期、檢無壓的同期重合閘保護測試同樣在其功能范疇之內，為線路保護裝置的可靠性評估提供有力依據。
其五，該模塊支持自動測試模式，也可切換至手動測試同期動作值，操作靈活便捷，以適應不同場景與用戶習慣。
具體而言，在用于測試同期電壓差、頻率差、角度差的動作值時，其右側的下拉菜單提供了 “調電壓”“調角度” 和 “調頻率” 三個實用選項。使用者選中其中一項后，只需在界面下端設置 “變電壓（頻率、角度）步長”，隨后開啟試驗，即可按照預先設定的變化步長，手動增減相應的量，直至同期接點動作，進而精準測出相應的同期動作值。并且，利用這一功能，還能夠?qū)€路檢同期或檢無壓的重合閘保護進行有效測試。
在進行頻率閉鎖值測試時，試驗前期需要設置待并側與系統側的電壓和頻率，使其滿足裝置的同期條件，不過，需特意保留一定的頻率差值，以便兩側角差能夠周期性地拉開與擺攏。試驗啟動后，鑒于兩側電壓的幅值與頻率已滿足同期條件，故而每到角度擺入動作范圍內，同期裝置便會發出合閘命令。此時，通過手動或自動增減待并側頻率，直至同期裝置閉鎖，也就是在動作角差內不再動作。在自動變化模式下，測試儀每次都會朝著使頻率差增大的方向改變待并側頻率，促使頻差逐步增大，直至同期裝置停止動作，如此一來，便可精確測得頻差閉鎖值。
至于導前角及導前時間的測試，試驗前需先將待并側與系統側的電壓設置為相等，而頻率則不滿足同期條件。試驗開始后，由于頻差較大，在角度旋轉過程中，同期裝置并不會發出合閘命令。此時，手動或自動增減待并側電壓的頻率，當待并側頻率處于臨界允許動作值，且角度擺入動作范圍內時，同期裝置將首次動作并發出合閘命令。與此同時，測試儀會迅速計算并如實記錄下頻差剛滿足同期條件時的導前角和導前時間，為后續的分析與評估提供精準的數據支撐。

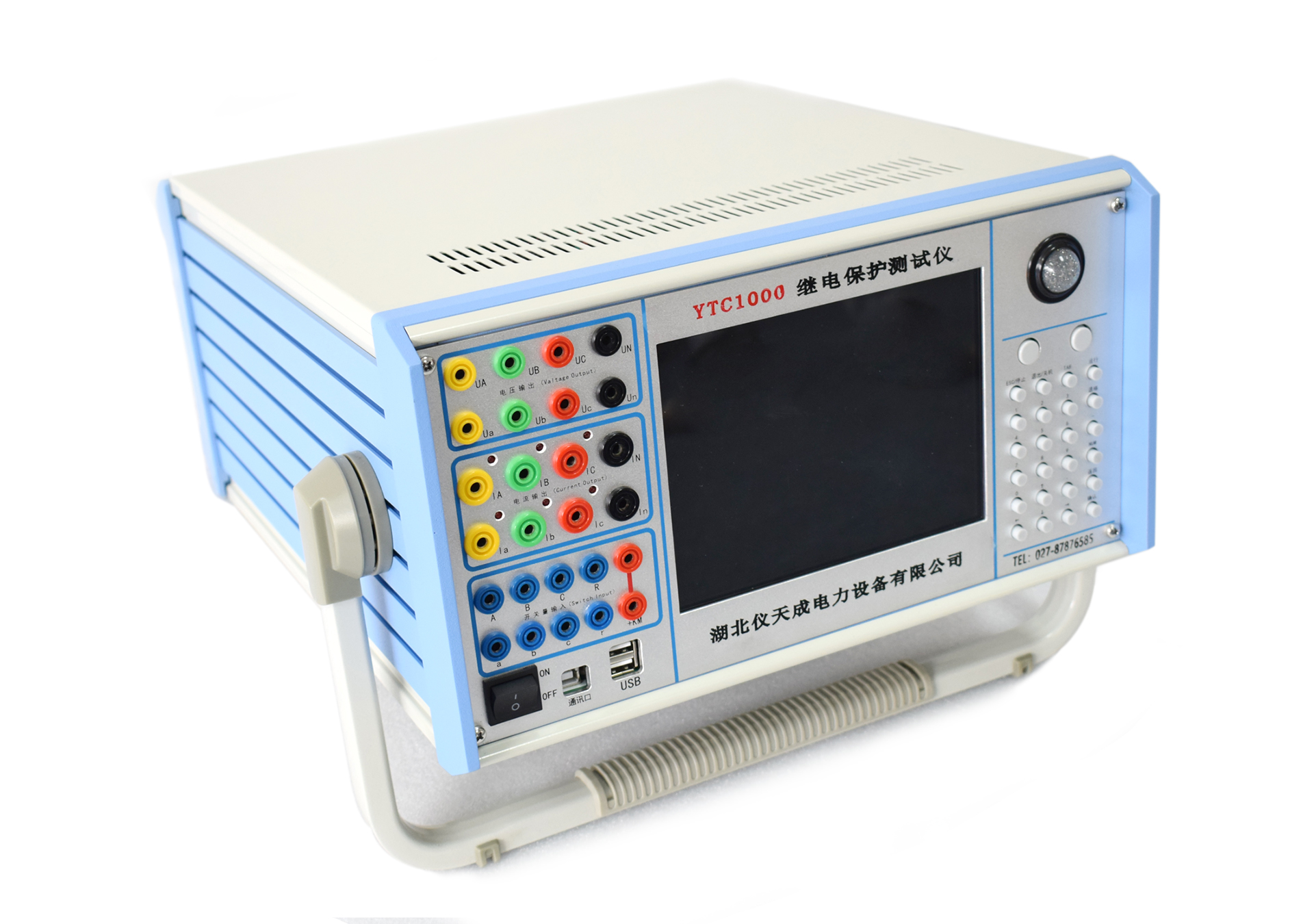

六相微機繼電保護裝置輸出達6相電壓6相電流，可任意組合，操作靈活，測試穩定速度快，是我們電力繼電器保護檢測的優良設備。
